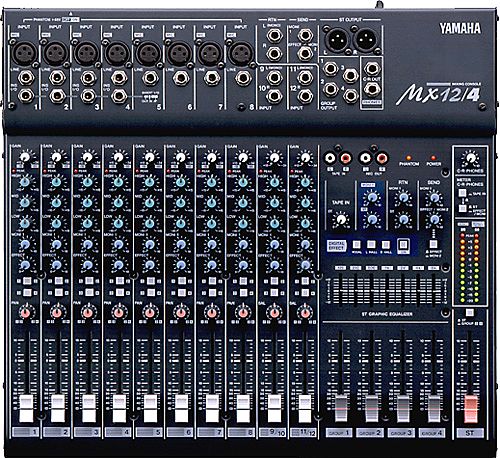

主要規格
| 周波数特性 | 20Hz〜20kHz +1dB,−2dB @+4dB(Input Gain Control at minimum level) (ST OUT,GROUP OUT,MONITOR OUT,EFFECT OUT @800Ω) |
| 全高調波歪率 | ＜0.1％ @＋14dB 20Hz〜20kHz (ST OUT,GROUP OUT,MONITOR OUT,EFFECT OUT @800Ω) |
| ハム＆ノイズレベル （Rs＝150Ω、20Hz〜20kHz） |
−128dB 入力換算ノイズ −95dB 残留ノイズ (ST OUT,GROUP OUT,MONITOR OUT,EFFECT OUT @800Ω) |
| クロストーク ＠１kHz |
70dB 隣接チャンネル 70dB 入力→出力 |
| 入力チャンネルイコライザー特性 | 最大可変幅±15dB HIGH 12kHz シェルビング MID 2.5kHz ピーキング LOW 80Hz シェルビング |
| グラフィックイコライザー特性 | 最大可変幅±12dB 7バンド（125, 250, 500, 1ｋ, 2ｋ, 4ｋ, 8kHz） |
| 内蔵デジタルエフェクト | Vocal、L Hall、S Hall |
| メーター | 12ポイントLEDメーター |
| チャンネルピークLEDインジケーター | プリEQ、ポストEQ、ポストフェーダーで、クリッピングレベルの3dB下で赤く点灯 |
| ファンタム電源 | ＋48V, DC |
| 定格電源電圧・周波数 | 100V 50／60Hz |
| 定格消費電力 | 30W |
| 寸法 | 436.2W×83.1H×401.2Dmm |
| 重量 | 7.0kg |
入力規格
| 入力端子 | ゲイン Trim |
入力 インピーダンス |
ノミナル インピーダンス |
入力レベル | 使用コネクター | ||
|---|---|---|---|---|---|---|---|
| 感度 | ノミナルレベル | 最大ノンクリップ レベル | |||||
| MIC INPUT 1〜8 |
MAX MIN |
5kΩ | 50〜600Ωマイク | -90dB(24.5μV) -36dB(12.3mV) |
-60dB(0.775mV) -16dB(123mV) |
-40dB(7.75mV) +4dB(1.23V) |
XLR 3-31タイプ* |
| LINE INPUT 1〜8 |
MAX MIN |
50kΩ | 600Ωライン | -64dB(0.49mV) -10dB(0.245V) |
-34dB(15.5mV) +10dB(2.45V) |
-14dB(155mV) +30dB(24.5V) |
TRSフォーンジャック* |
| ST INPUT 9〜12 |
MAX MIN |
10kΩ | 600Ωライン | -54dB(1.55mV) -10dB(0.245V) |
-34dB(15.5mV) +10dB(2.45V) |
-14dB(155mV) +30dB(24.5V) |
フォーンジャック** |
| RETURN | 10kΩ | 600Ωライン | -12dB(195mV) | +4dB(1.23V) | +20dB(7.75V) | フォーンジャック** | |
| TAPE IN L/R |
-26dBV(50.1mV) | -10dBV(316mV) | +18dBV(7.75V) | RCAピンジャック** | |||
| CH INSERT IN 1〜4 |
-20dB(77.5mV) | 0dB(0.775V) | +20dB(7.75V) | フォーンジャック(I/O)** | |||
*平衡 **不平衡
LINE INPUT：T=HOT,
R=COLD, S=GND CH INSEERT：T=OUT, R=IN, S=GND 0dB=0.775Vrms
出力規格
| 出力端子 | 出力 インピーダンス |
ノミナル インピーダンス |
出力レベル | 使用コネクター | |
|---|---|---|---|---|---|
| ノミナルレベル | 最大ノンクリップ レベル | ||||
| STEREO OUT L/R |
|
|
|
|
XLR-3-32タイプ* |
| GROUP OUT 1〜4 |
|
|
|
|
フォーンジャック** |
| MONITOR 1 OUT |
|
|
|
|
フォーンジャック** |
| EFFECT/MONITOR 2 OUT |
|
|
|
|
フォーンジャック** |
| C-R MONITOR |
|
|
|
|
ステレオフォーンジャック** |
| REC OUT L/R |
|
|
|
|
RCAピンジャック** |
| HEADPHONES |
|
|
|
|
ステレオフォーンジャック |
| CH INSERT OUT 1〜4 |
|
|
|
|
フォーンジャック(I/O)** |
*平衡 **不平衡 T=OUT, R=IN, S=GND 0dB=0.775Vrms 0dBV=1Vrms
